Meine EPROM Brennerei

[Hornsk001]

Hier stelle ich mal meine EPROM Brennerei vor, Ich besitze schon jahrelang diesen alten Willem Programmer, es ist noch die alte PCB, hat vor Jahren mal ca. 15€ bei ebay gekostet.
Für meine Bios Programmierung für mein alten VictorV286P hat er immer gute Dienste geleistet. Nun kam die neuen Amiga Kickstarts raus, dann kam der DIP42 Adapter noch dazu, hat vor 3 Jahren ca. 13€ bei AliExpress gekostet. Somit hatte ich dann einen günstigen Programmer für Amiga Rom´s



Was nun noch fehlte war ein UV-Löschgerät für die EPROMS.
Da hab ich bei meinen alten Geldscheinprüfer die UV-Schwarzlichtröhre gegen eine UV-C Röhre getauscht und schon hatte ich ein Löschgerät.
Das löschen damit, dauert 15 Minuten.



Auf meinen alten Fujitsu-Siemens Notebook hab ich die Willem EPROM/FLASH Programmer 0.97ja Software, da ich dort noch eine echte Parallel Schnittstelle habe, den Remapped iO Treiber gibt es hier -> Remapped IO.DLL.

hier brennt er gerade kick3.2.2


hier noch ein Bild vom aktiven löschen des alten Kickrom 3.2.1. und mit fertig gebrannten Kickrom 3.2.2 in meinen Amiga 500.



ich hab es mal hier vorgestellt um zu zeigen, dass eine EPROM Brennerei auch sehr günstig sein kann. Ich finde es super und kann meine Roms alle selbst brennen, ich brauch keine fertigen Kickroms kaufen, nur die leeren Roms musste ich dafür kaufen, da hab ich für 5 Roms 12€ mit Versand bezahlt.



[Amigafreund]

Hallo Hornsk001,

ich bin fasziniert von Ihrer EPROM-Brennerei.
Für meinen Amiga 600 könnte ich auch so etwas gebrauchen. ;-)
Die Preise für "normale" EPROM-Brenner mit dem ganzen Zubehör sind ja recht hoch.
Ihre Konstruktion scheint ja erschwinglich zu sein.
Ich habe mal nachgeschaut, Willem Programmer scheint es noch bei AliExpress zu geben.
Eine parallele Schnittstelle ist kein Problem für mich.
Ich habe noch alte Laptops mit Windows XP und den entsprechenden Schnittstellen (Parallel, seriell etc.).
Den DIP42-Adapter konnte ich auf AliExpress jetzt nicht finden.
Es ist allerdings auch schwierig bei der Vielzahl an Artikeln noch durchzusehen.

Könnten Sie mir die genauen Modellbezeichnungen der Bestandteile Ihrer EPROM-Brennerei mitteilen?
Besser wären noch LInks zu den Artikeln.
Reicht die angegebene Software?
Gibt es etwas zu beachten bei der Einrichtung und beim Brennen?

Es wäre super, wenn Sie mir da weiterhelfen könnten.

Vielen Dank!

Mit freundlichen Grüßen
Lars Kröger



[Hornsk001]

Hallo Amigafreund und Willkommen hier in unseren schönen Amigaportal.de Forum,

Als wichtigstes ist der Willem Programmer der hier zB klick
ganz schlecht sieht es mit dem Dip42 Adapter aus, den hat Ali nicht mehr drin, eBay Amazon leider auch nicht mehr.
Ich kann mich erinnern als ich den gekauft hatte, waren die auch nur noch ganz selten auf Lager,
Eine Möglichkeit gibt es aber noch, man lässt sich die PCBs herstellen bei PCBWAY und am besten gleich bestücken.

Das wäre dieser hier klick Wenn du glück hast gibt es vielleicht mal wieder welche, aber ich glaube eher nicht. Dadurch das die USB Brenner jetzt konkurieren.

damit kann man dann diese hier brennen klick oder die 400er klick wobei man sich da lieber doch überlegt, die 800er zu nehmen, da jetzt ein 400er knapp 5€
kostet, wo man damals noch zehn Stück bekommen hat, naja der Chinamann bekommt halt mit, dass wir die viel, für unsere Commodore Computer brauchen.

Die Software von Oben ist vollkommen ausreichend + den Parallel Treiber.
Bei mir läuft das ganze auf ein Windows7 Notebook.

Die Software ist selbsterklärend wenn man den EPROM aussucht kommt eine Abbildung wie man die DIP Schalter einstellen muss.
Viel gibt es nicht zu beachten, ein EPROM Löschgerät ist meistens erforderlich, da viele Chinahändler dir gebrauchte Eproms schicken,
die meistens nicht leer sind, bis jetzt waren bei mir immer welche dabei die nicht leer waren.

Dann wünsche ich dir viel Glück, dass du irgendwo noch ein DiP42 Adapter bekommst, sonnst bleibt leider nur der teuere Weg mit einen Modernen Brenner
und viel Spaß hier weiter im AmigaPortal.de


VG
Hornsk001



[Amigafreund]

Hallo Hornsk001,

danke für die turboschnelle Antwort.
Ja, dass mit dem DiP42 Adapter scheint ein Problem zu sein.
Der Link ist tot.

Ich hatte schon überlegt den Kickrom-Progger

KickRom-Progger Flash-Rom Programmiergerät v3 - Alinea Computer - Amiga Shop

Mit dem KickRom-Progger v3 können Sie Flash-Rom (27C400 Emulatoren) Bausteine aus dem Hause Alinea Computer programmieren und auslesen.

www.amiga-shop.net

für 50 Euro zu kaufen.
Dann käme aber noch der KickRom Flash

KickRom-Flash 4-fach Flash-Rom Adapter (27C400 Emulator) v1/2 - Alinea Computer - Amiga Shop

Der KickRom-Flash Adapter ist ein programmierbarer Flash-Rom Ersatz für EPROM-Bausteine bzw. Kickstart-Roms im Amiga Computer.

www.amiga-shop.net

für 30 Euro dazu und Nullkraftsockel etc.
Das Gute ist, dass man das Teil direkt am Amiga (serieller Port) betreiben kann.
Der Nachteil ist, man kann eben nicht normale Eproms brennen.

LG
Lars



[Hornsk001]

Hallo Lars,

ja ich finde den Preis ein wenig übertrieben, ich könnte selbst diese mit mein Willem Programmieren, da brauch man kein anderen Programmer
es sind ganz normale Adapter, mit Flash 29F160 diese kann man bei PCBWay klick auch herstellen lassen.
So lange es noch die alten Eproms gibt, werde ich natürlich weiter, lieber diese verwenden, der einzige vorteil an den Flash ist, man braucht kein Löschgerät, diese lassen sich elektronisch löschen.

Natürlich kannst du dir das kaufen, bei den komplett Preis bekommt man, glaube aber schon so einen Modernen mit USB, der auch diese Flashs beschreiben kann.
Aber wie gesagt, das ist dir überlassen, ich möchte dich jetzt nicht davon abhalten.

VG
Hornsk001



[Yukano]

Hier stelle ich mal meine EPROM Brennerei vor, Ich besitze schon jahrelang diesen alten Willem Programmer, es ist noch die alte PCB, hat vor Jahren mal ca. 15€ bei ebay gekostet.
Für meine Bios Programmierung für mein alten VictorV286P hat er immer gute Dienste geleistet. Nun kam die neuen Amiga Kickstarts raus, dann kam der DIP42 Adapter noch dazu, hat vor 3 Jahren ca. 13€ bei AliExpress gekostet. Somit hatte ich dann einen günstigen Programmer für Amiga Rom´s

Anhang anzeigen 1272Anhang anzeigen 1273

Was nun noch fehlte war ein UV-Löschgerät für die EPROMS.
Da hab ich bei meinen alten Geldscheinprüfer die UV-Schwarzlichtröhre gegen eine UV-C Röhre getauscht und schon hatte ich ein Löschgerät.
Das löschen damit, dauert 15 Minuten.

Anhang anzeigen 1274Anhang anzeigen 1275

Auf meinen alten Fujitsu-Siemens Notebook hab ich die Willem EPROM/FLASH Programmer 0.97ja Software, da ich dort noch eine echte Parallel Schnittstelle habe, den Remapped iO Treiber gibt es hier -> Remapped IO.DLL.

hier brennt er gerade kick3.2.2
Anhang anzeigen 1276Anhang anzeigen 1277

hier noch ein Bild vom aktiven löschen des alten Kickrom 3.2.1. und mit fertig gebrannten Kickrom 3.2.2 in meinen Amiga 500.
Anhang anzeigen 1278Anhang anzeigen 1279


ich hab es mal hier vorgestellt um zu zeigen, dass eine EPROM Brennerei auch sehr günstig sein kann. Ich finde es super und kann meine Roms alle selbst brennen, ich brauch keine fertigen Kickroms kaufen, nur die leeren Roms musste ich dafür kaufen, da hab ich für 5 Roms 12€ mit Versand bezahlt.

krass , ich habe seit einiger Zeit das als V1 im Einsatz , und bin sehr zufrieden.

KickRom-Flash 4-fach Flash-Rom Adapter (27C400 Emulator) v1/2 - Alinea Computer - Amiga Shop

Der KickRom-Flash Adapter ist ein programmierbarer Flash-Rom Ersatz für EPROM-Bausteine bzw. Kickstart-Roms im Amiga Computer.

www.amiga-shop.net

KickRom-Progger Flash-Rom Programmiergerät v3 - Alinea Computer - Amiga Shop

Mit dem KickRom-Progger v3 können Sie Flash-Rom (27C400 Emulatoren) Bausteine aus dem Hause Alinea Computer programmieren und auslesen.

www.amiga-shop.net

@Amigafreund ich war auch hin und her gerissen ob ich den traditionellen Weg gegen soll, aber mit dem 4 mach und einen Switcher macht das echt Spaß.

ich meine die guten alten zu beschreiben , würde ich wohl auch noch hin bekommen , aber immer die Dinger nachbesorgen..........

LG



[Amigafreund]

@Yukano Das stimmt, zumal die Dinger ja immer teurer werden.

@Hornsk001 Es gibt ja verschiedene M27800 zu sehr unterschiedlichen Preisen. Könnte man nur die verlinkten M27800 nehmen oder funktionieren auch andere günstigere M27800?

LG
Lars



[Hornsk001]

@Amigafreund es funktionieren auch günstige wenn man Glück hat, bei Ali hatte ich auch mal welche die waren umgelabelt, also Fälschung, immer die Bewertungen bei Ali schauen, wenn viele zufrieden sind, kaufe ich bei den Händler dann.
Ich hab mir mit 800er eingedeckt, die reichen für mein restliches leben, so oft benötigt man es ja im Grunde nicht, im 500er hab ich wieder das originale reingemacht, da sind die Roms auf der ACA. Bei mein A1200 hab ich 400er drin, da werde ich demnächst mal mit dem 800ern ein Umschalter bauen. Der Rest liegt im Lager.



[Amigafreund]

@Hornsk001 die M27800 funktionieren aber genau so gut wie die M27400 im Amiga 600, oder?
Wenn ich dich richtig verstanden habe, kann man 2 Kickroms auf ein M27800 brennen und dann irgendwie intern umschalten.
Es würde aber auch gehen, wenn man nur ein KIckrom auf den M27800 brennt, oder?
Die M27800 scheinen ja deutlich günstiger zu sein als die M27400...
LG
Lars



[Yukano]

@Hornsk001 die M27800 funktionieren aber genau so gut wie die M27400 im Amiga 600, oder?
Wenn ich dich richtig verstanden habe, kann man 2 Kickroms auf ein M27800 brennen und dann irgendwie intern umschalten.
Es würde aber auch gehen, wenn man nur ein KIckrom auf den M27800 brennt, oder?
Die M27800 scheinen ja deutlich günstiger zu sein als die M27400...
LG
Lars

wenn ich das alles so lese
kauf dir den Progger und 1 bis zwei Module je nach System , und es gibt weniger Kopfschmerzen XD



[Hornsk001]

@Amigafreund ja natürlich funktionieren die 800er genau so gut im A600 da passen halt bis zu 4 kickroms (1.2-1.3) oder 2 (3.0-3.22) drauf, oder man schreibt mehrfach das kickrom, was man benötigt hintereinander zb so C:\> copy /b kick13.rom + /b kick13.rom + /b kick31.rom DualKick.bin in Win oder unter Linux
cat Kick13.rom Kick13.rom Kick31.rom >dualkickrom.rom und brennst es dann, im A600 muss Pin1 am eprom hochgebogen werden, da dort Der Umschaltpin entweder an +5v oder ground gezogen wird. Dadurch werden die RomBanke umgeschalten.

Hier mal die eproms in Größe, die funktionieren alle in den Amigas.
27C400 - 1x 512kb
27c800 - 2x 512kb
27c160 - 4x 512kb
27c322 - 8x 512kb



[Amigafreund]

@Hornsk001
Danke für die tolle ausführliche Erklärung.
Hattest Du mit den verlinkten 10 St. SYJ M27C800 gute Erfahrungen gemacht?
Der Anbieter hat auch 5 St. für 6,79 Euro im Angebot.

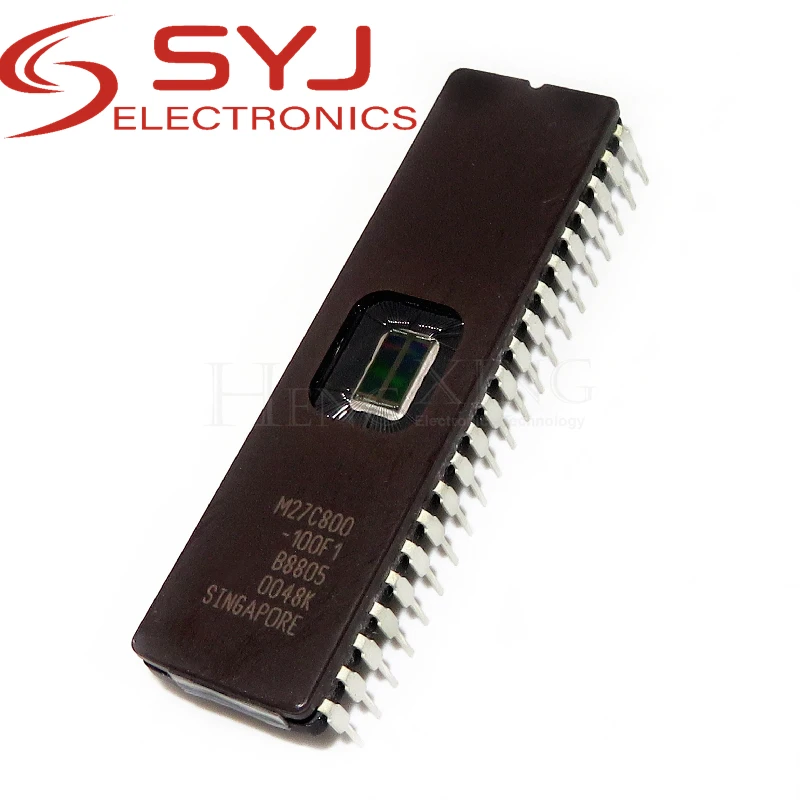

5 teile/los M27C800-100F1 M27C800-100FI M27C800-120F1 m27c800 27 c800 CDIP-42 auf Lager - AliExpress 502

Smarter Shopping, Better Living! Aliexpress.com

de.aliexpress.com

Das sollten ja laut Bezeichnung die gleichen M27C800 sein, nur günstiger.
Was sagst Du?
LG
Lars



[Amigafreund]

@Hornsk001
hier habe ich noch etwas gefunden:

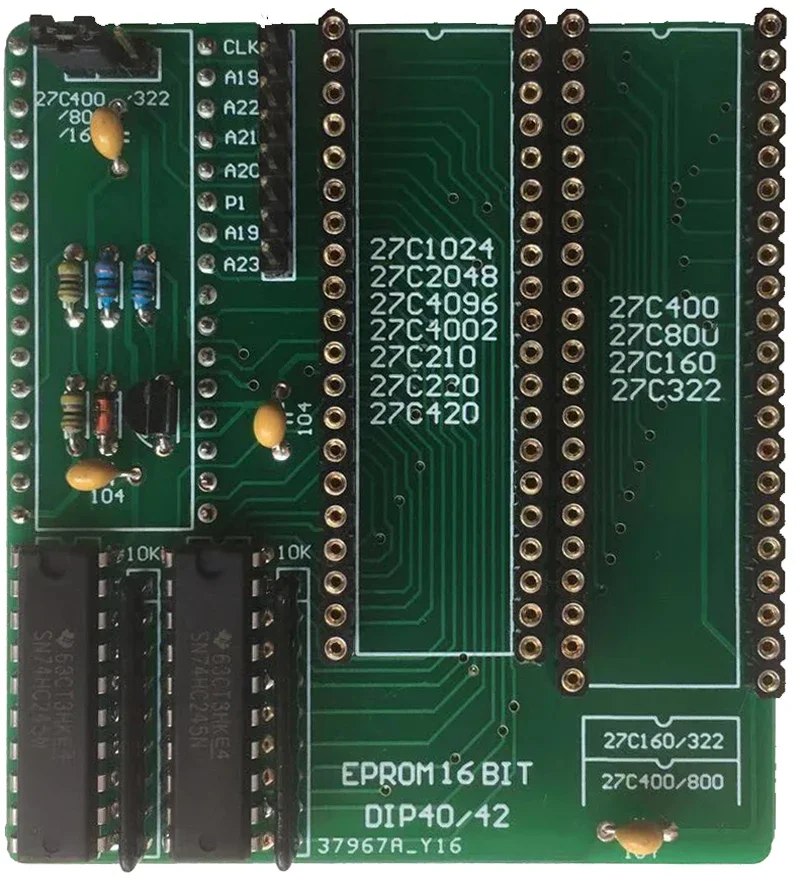

E-P-R-OM 16BIT-Adapter 27C400/800/160, 27C322, 27C1024/2048/4096 - AliExpress 1420

Smarter Shopping, Better Living! Aliexpress.com

de.aliexpress.com

Wäre das nicht der passende Adapter für den PCB?
LG



[Hornsk001]

Wäre das nicht der passende Adapter für den PCB?

Ja sofort kaufen. das ist er.



[Hornsk001]

Das sollten ja laut Bezeichnung die gleichen M27C800 sein, nur günstiger.
Was sagst Du?

Du kannst dir aussuchen von welcher Firma du die kaufst, ich kaufe meistens von ST oder AMD.



[Amigafreund]

Super!
Jetzt brauch ich nur noch eine UV-Lampe zum löschen.
Ich habe noch 2 T8-UV-Röhren für meine Aquariumbeleuchtung da.
Die hatte ich zum Bleich von Gehäuseteilen genutzt.
Die müssten eigentlich auch gehen, oder? Die sind halt nur etwas überdimensioniert. ;-)

Ansonsten müsste ich wahrscheinlich sowas noch dazukaufen:

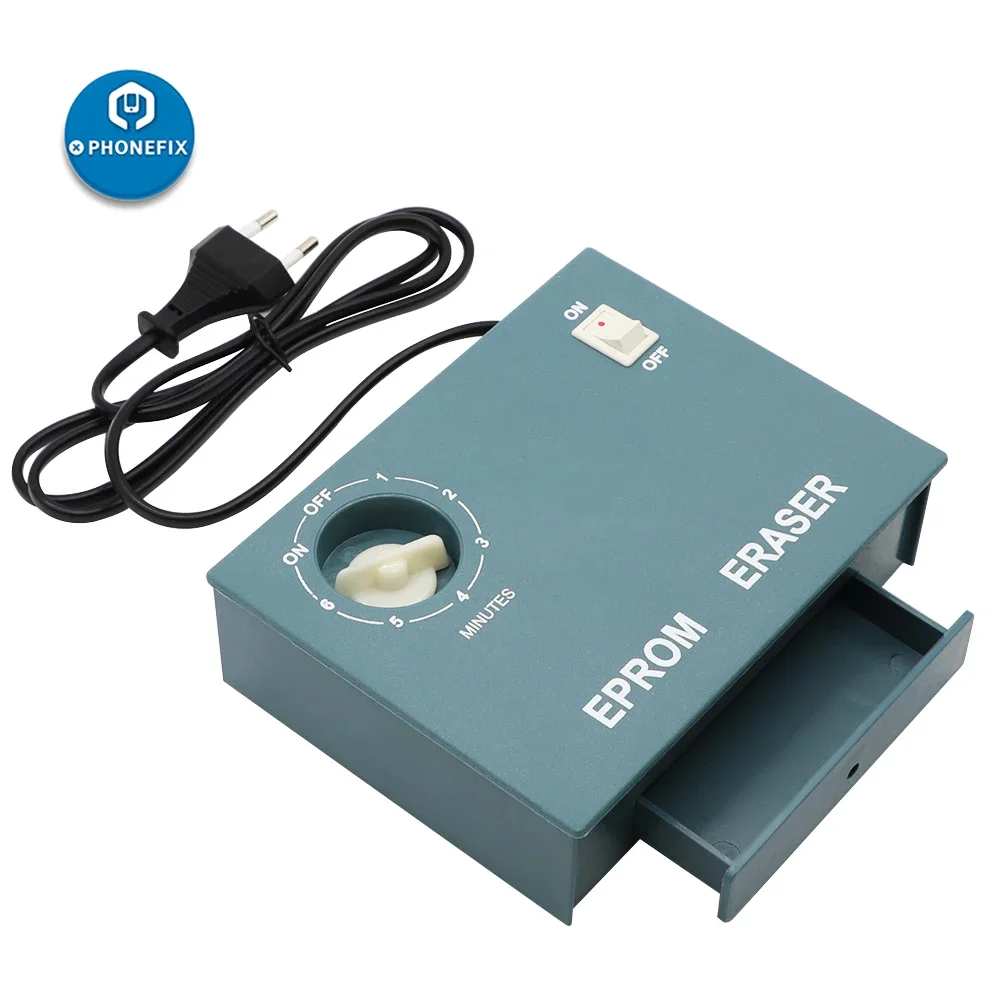

Uv Eprom Radiergummi Eprom Datenlöschwerkzeug Ultraviolettes Licht Löschbarer Timer Halbleiterwafer (IC) Löschen Sie Strahlung für die Telefonreparatur - AliExpress 1420

Smarter Shopping, Better Living! Aliexpress.com

de.aliexpress.com

LG



[Hornsk001]

Ja kommt auf die Watt an meine UV Röhre für den Geldscheinprüfer hat 11Watt mehr als 20W empfehle ich nicht und denke daran, dass es gefährlich ist, UV-C kann deine DNS kaputt machen. Wenn du einen selber baust, schöne dicht machen, damit es nicht in die Augen oder Haut eindringen kann.



[Amigafreund]

Du hast natürlich recht.
Wenn hätte ich die Chips unter die Aquariumabdeckung mit einer UV-Röhre getan und hätte das Zimmer verlassen (am besten vom Nebenraum über Verlängerungskabel an und aus machen).
Die Röhren haben 30W, also doch etwas viel, allerdings auch verteilt auf die Länge.
LG



[Amigafreund]

@Hornsk001
Ich habe den PCB und den 16Bit-Adapter zum Laufen bekommen.
Das Brennen hat auf den M27C800 und M27C160 nach mehreren Versuchen (die Eproms waren meistens nicht leer und das UV-Löschgerät kommt erst noch ;-)) geklappt. Nervig ist, den Eprom immer in den Sockel herein- und wieder herauszumachen. Es gibt auch die 16Bit-Adapter mit Nullkraftsockel. Die kosten nur etwa 3 Euro mehr und sind sicher die bessere Alternative.
Im Amiga 600 bekomme ich den Eprom noch nicht zum Laufen (schwarzer Bildschirm).
Ich habe nur jeweils ein Kickrom auf die Eproms gebrannt.
Beim Einsetzen hatte ich mehrere Sachen probiert (PIN 1 und 42 freigelassen, alle 42 Pins genutzt, ein 40Pin-Zwischensockel mit langen Beinen genutzt, welcher mit den Original-Kickroms funktioniert). Leider bisher ohne Erfolg.
Muss man PIN 1 beschalten, auch wenn man nur ein Kickrom auf den Eprom hat?
Du hattest ja gesagt, dass man den PIN 1 zum Umschalten der Kickroms benötigt....
Hast Du eine Ahnung, was ich falsch mache?
LG
Lars



[Hornsk001]

Muss man PIN 1 beschalten, auch wenn man nur ein Kickrom auf den Eprom hat?

Ja da muss der Schalter dran wo du die Bänke vom Eprom umschalten tust, da wird Pin1 entweder auf VCC oder auf VSS gezogen.
