Stiftsockelbelegung Floppykabel am A2000

amitcp

Neues Mitglied
Hallo,
bin gerade im Zweifel, was die Belegung des Floppykabels am A2000 auf der Platine angeht.
Ich habe da gerade ein paar Problemchen, was die Floppy-Laufwerke angeht. Jumper sitzen eigentlich richtig, aber beim EInschalten
sind die Lämpchen alle an und bleiben es auch.
Ich habe mir dann den Pfostenstecker auf der Platine nochmal angeschaut und festgestellt, daß hier ein Pin fehlt und dafür im Stecker der Stift drinsteckt.
Erster Gedanke war, daß ich das wohl abgebrochen hätte.......aber nach etwas googlen fand ich den Hinweise, daß das durchaus so gedacht sei.....
Es geht hier um PIN 3, aber ich blicke es nicht mit der Zählung, da Google mal von PIN 1 Richtung Front spricht und das andere Mal ein Schemata in die andere Richtung zeigt.

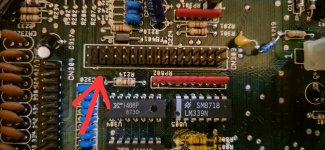

Ich habe mal 2 Fotos drangehängt und vielleicht kann mir ja jemand von Euch den richtigen Hinweis geben :)

Gut wäre, wenn das so gedacht ist (ist mir früher tatsächlich nie aufgefallen), dann wäre die Platine ok und ich müsste nix löten :D

Jedenfalls ist das nicht sehr eindeutig..........vielleicht habe ich auch falsch gegoogled :cool:


Anhänge

  • 20260405_104726.jpg
    1,7 MB · Aufrufe: 6
  • 20260405_104640.jpg
    1,2 MB · Aufrufe: 6
  • StiftsockelbelegungltGoogle.png
    65,1 KB · Aufrufe: 6
Zuletzt bearbeitet:

kadi

Super Mitglied
Das KI generierte Schema ist um 90 Grad verdreht, das Pinout aber richtig.

Pin 3 Fehlt, stimmt. Pin1 ist auf dem A2000 Board ja gekennzeichnet (beschriftet), soweit alles OK.

Dass der Pin1 und der Pin3 in Richtung der Gehäuserückseite zeigt ist im Text auch richtig erwähnt. Sollte auf Board Seite also keine Zweifel bestehen.
Das Schema von der KI ist schon alleine wegen der Orientierung des Pfostensteckers im Gehäuse falsch, der Flachstecker ist nicht horizontal im Amiga, sondern vertikal.

> vielleicht habe ich auch falsch gegoogled

Du bist aus Versehen auf die AI gekommen, das war der Fehler.

Die Probleme beim korrekten Anschluss eines neuen alten Diskettenlaufwerks liegen daher auf der Seite des Laufwerks. An vielen alten Laufwerken ist das sehr wild, meist fehlt der Pin3 nicht, die Nuten am Pfostenstecker fehlen öfters, und die Beschriftung der Pins fehlt ebenfalls. Zu guter Letzt sind die Pfostenstecker am Laufwerk auch noch häufig verdreht, da es da keine Norm gab wie rum die sein mussten.

Da sollte man IMO nicht einfach ausprobieren.

Da auf A2000 Seite alles gut beschildert ist, und ein Flachbandkabel intern nicht verdreht sein kann, ohne dass man das sieht, muss man sich auf das Pinout des spezifischen Floppy Laufwerks konzentrieren. Die haben ja oft verdrehte Anschlüsse ab Werk. Das Symptom, Lämpchen leuchten, kenne ich aus meiner eigenen Erfahrung mit falsch angesteckten Laufwerken. Aber du solltest es nicht einfach drehen und gucken, sondern dem Pinout auf Laufwerksseite auf den Grund gehen.

Den fehlenden Pin3 auf dem Board einlöten musst du auf jeden Fall nicht.
