Externes Floppy-Laufwerk, wo gehört der Stecker hin? Wer kann helfen?

[Tonk]

Liebe Forumsteilnehmer und Amiga-Profis. Ich habe beim Reinigen des externen Laufwerks versehentlich den Stecker (Foto) abgezogen und mir die Position nicht gemerkt.

Da an der Stelle vier Pins zur Verfügung stehen und der Stecker nur über zwei Kontakte verfügt, bleiben drei Steckmöglichkeiten (Bild2).

Links, Mitte oder rechts, welche ist die richtige Variante?

Schon mal vielen Dank für eure Tipps



[Amigaharry]

Kann dir nur die PIN-Belegung des internen Ports auf der A500 Platine sagen. Ob dein LW 12V oder nur die 5V braucht kannst du nur ausmessen was an dem Stecker für Spannung anliegt und wo dir Masse ist (davon hängts ab ob li oder re gesteckt)....
Ebenso musst du auf der Floppyplatine nachsehen wo PIN 1 ist.
Vielleicht findest auch etwas zu deinem LW im Netz.



[Tonk]

Vielen Dank schon mal für die fixe Antwort. Dann werd ich nicht ums messen herumkommen. Ich bin der absolute Laie in Sachen Technik, also wäre der erste Schritt Jemanden zu suchen, der mit nem Multimeter umgehen kann. Vielleicht hat ja im Forum noch Jemand eine Idee oder kennt sich mit meinem externen Laufwerk aus. Das war damals Original von Amiga.



[kadi]

Diskettenlaufwerke benötigen meist nur 5V und am Stecker ist auch noch 12V, was aber nur einige wenige sehr alte laufwerke benötigen. Dein sicher nicht, sonst wäre der Stecker nicht nur halb.

Hast du ein Multimeter dann mess doch die beiden durch, dann kannst du dir sicher gehen, dass es 5V ist.

Leider weist du dann immer noch nicht wie rum...der standard Stecker für 3,5" Floppy laufwerke ist ein Molex.

3,5 Zoll Floppy Power

Guck dir den mal genau an, wenn da diese eine Nut ist, die den Stendard Stecker im Standard Buchse verpolungssicher macht, dann steck deinen ministecker auf die Seite wo das rote Kabel reingeht, das sind die 5V

Oder guck ob auf der Platine vom Laufwerk etwas steht, zum Beispiel sind manchmal die Pins beschriftet mit "1234", oder da steht "5V gnd gnd 12V" oder nur der Pin eins ist beschriftet.

Auf deinen Bildern kann ich nicht erkennen wie rum der Stecker muss.

ist den der halbe Stecker verdrehsicher? Oder kann man den auch noch gedreht aufstecken?

Eins ist Sicher, in die Mitte DARF er nicht. Probiers einfach aus. ich GLAUBE (und weis nix) dass es überlebt, wenn es 5V in den 12V eingang bekommt.



[Tonk]

Danke kadi ... bei mir keimt Hoffnung auf. Den Stecker hatte ich nach dem Abziehen noch in der Hand, ich weiss noch exakt wo oben und unten war. Die Sorge mit der Verdrehung hab ich damit glücklicherweise nicht. Auf den Bildern habe ich den Stecker genauso positioniert wie er eingesteckt war. Also oben ist tatsächlich oben. Nur welche der drei möglichen Positionen habe ich mir nicht gemerkt.



[Tonk]

@ kadi ..... habe hier noch ein Foto von der Unterseite der Platine gemacht, dort wo die vier Pins ankommen.



[Amigaharry]

....
Das war damals Original von Amiga.

Das ist das Problem: C= hat damals alles mögliche verbaut. Steht denn kein Name irgendwo am LW? z.B. Chinon oder so?



[Tonk]

Ja, eine Bezeichnung steht drauf: OSDC-29C Citizen.



[Tonk]

Insgesamt merkwürdig, da beide Kabel blau sind. Unten noch zwei Bilder, die zeigen wo die beiden Kabel überhaupt herkommen.

Auf dem zweiten Bild sieht man unten rechts die beiden Kabel, die in besagtem Stecker münden ..... auf der Platine ist an dieser Stelle BS zu lesen



[Hornsk001]

Da hilft wirklich nur messen.



[Amigaharry]

Scheint ein TRI-State Floppyinterface zum Einstellen der LW-Nummer zu sein - an sowas kann ich mich dunkel erinnern.... aber wirklich: besser ausmessen wo und welche Spannung anliegt und wo die Masse ist.



[kadi]

Am Laufwerk muss der Stecker im Prinzip so aufgesteckt werden wie auf dem Bild hier: Disketten Stromkabel

Das ist natürlich der 4 polige Standartstecker. Das Rote kabel ist 5V und das Gelbe12V

Wenn du also nachgemessen hast ob dein kleiner 2 polige Stecker 5V ist dann kommt er rechts rein. Falls es wieder erwarten 12V sein sollte, was super exotisch wäre, dann links.



[kadi]

Wenn du kein Multimeter hat, dann teste doch das Laufwerk an einem Amiga500 intern. Der hat ja einen 4 poligen Stecker. Schließ es an und Teste die Funktion.

Dann pfiemel den 12V raus (Achtung der ist am A500 nicht gelb sondern ggf rot, die Farben sind anders) und Teste ob es Läuft. Dann weist du es benötigt 5V. Gegenprobe mit 12v aber ohne 5V.

Dann wird dein Controller das ausgeben was dein Laufwerk benötigt und du weist wie du das anschließen musst.

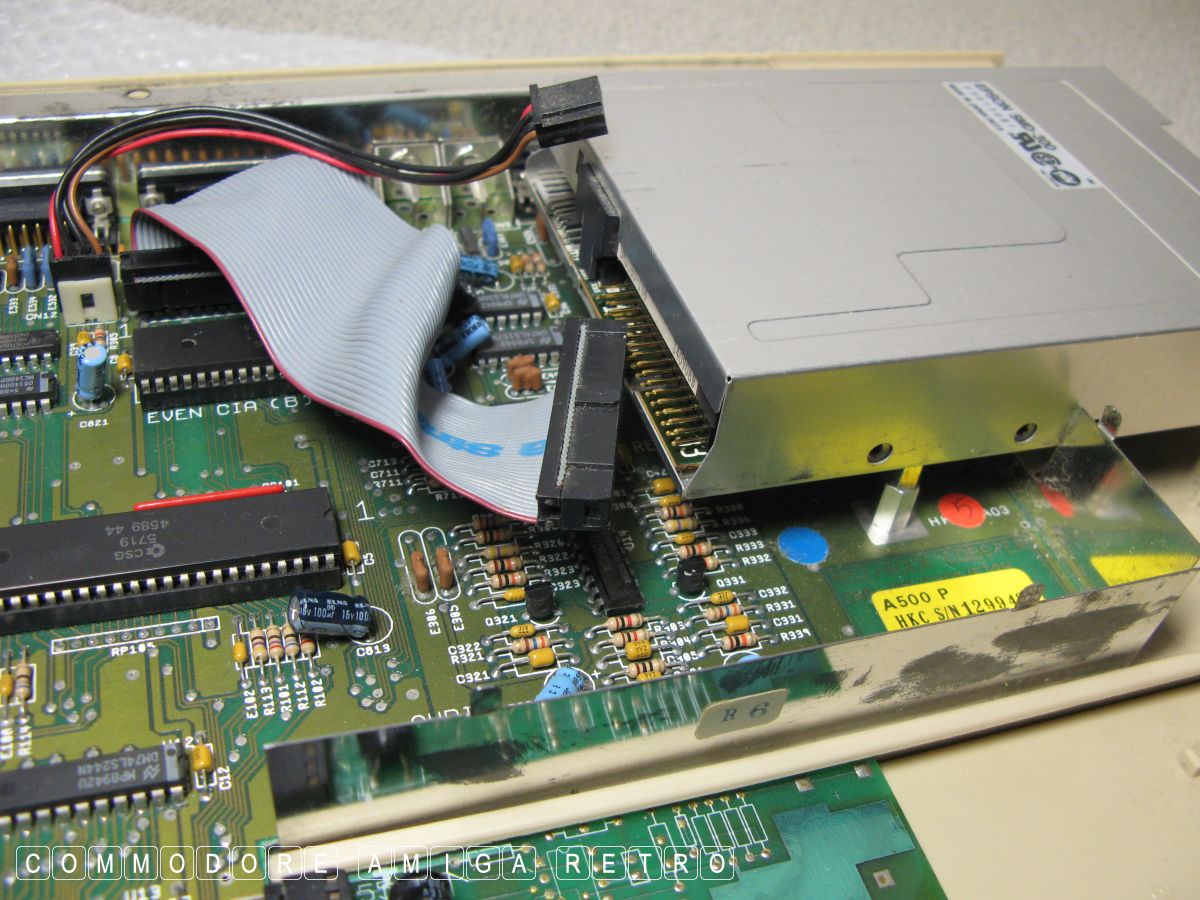

Hier noch ein Foto von einem A500 A500 Floppy Kabel



[Tonk]

Vielen Dank für die vielen Tipps. Da werde ich mich nun mit beschäftigen und der Reihe nach ausprobieren.



[Amigaharry]

Achung: Nicht das du die 12V auf den 5V Pin des Laufwerks bekommst - dann rauchen die Chips.
Und du weisst ja: Chips funktionieren mit Rauch - wenn der draussen ist, sind sie hin!



[Jochen]

Da sind nur 5V anliegend, an dem Kabelchen. Miss bitte aus, welches der beiden Masse ist und das andere ist dann 5V.
Die beiden Pins in der Mitte des LW sind Masse und der Rechte (3) muss die 5V ab bekommen. Die Anschlüsse sind genormt.
Dann sollte es passen.



[Tonk]

Danke für die Nachricht, werde es am Wochenende testen und hier Nachricht geben.
